HTS-24BB. Công tắc thời gian, c/trình 24h, 144 đoạn, pin 72h, gắn DIN.

HTS-24BB. Công tắc thời gian, c/trình 24h, 144 đoạn, pin 72h, gắn DIN.

  • 758.750 vnd
  • 607.000 vnd
  • Han Seung - Hàn Quốc
  • 18 Tháng
  • Công tắc hẹn giờ bật/tắt thiết bị hàng ngày (24h). Chường trình 144 lần BẬT/TẮT (ON hoặc OFF) trong ngày, thời gian ngắn nhất giữa 2 lần BẬT/TẮT là 10 phút. Chu kỳ Bật-Tắt tối thiểu là 20 phút. Pin dự phòng NiMH cho 72 giờ mất điện.
Catalog
Hướng dẫn sử dụng
Công tắc thời gian dạng cơ học nhỏ gọn, 144 khe thời gian (Bật hoặc Tắt) hàng ngày, gắn nổi hoặc trên thanh DIN, IP20 (trong nhà).
Chế độ tự động (AUTO) hoặc luôn bật (ON). Tiếp điểm 3 chân N/C và N/O.
Ứng dụng: Điều khiển tự động theo thời gian các thiết bị chiếu sáng, bảng quảng cáo, thông gió, máy nước nóng, máy sấy, máy bơm, hệ thống tưới nước, thiết bị công nghiệp …

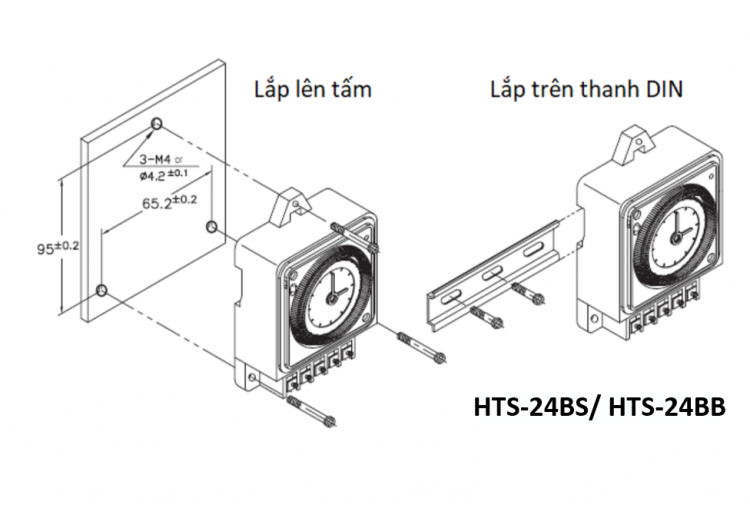

Phương án lắp đặt.

INTAL

Kích thước tham khảo.

HTS-24B_BB_Dimension_Small

Sơ đồ đấu nối:

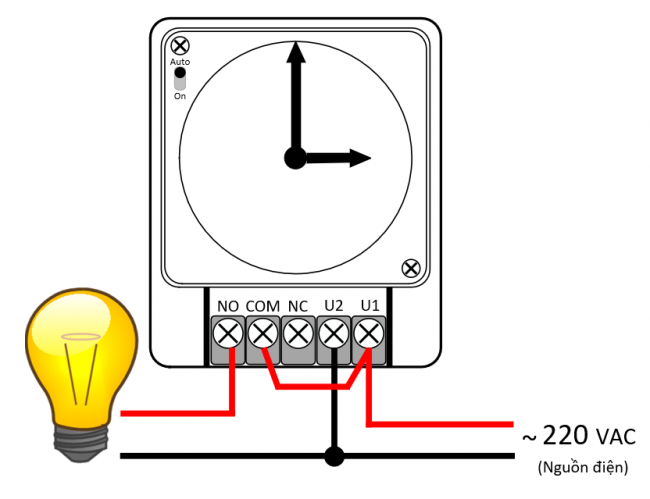

Sơ đồ 1: đấu theo kiểu thường hở

Khi đấu theo sơ đồ này bình thường (chưa tới thời gian cài đặt) ngõ ra sẽ không có điện áp (tải không hoạt động). Khi tới thời gian cài đặt ngõ ra sẽ có điện áp (tải hoạt động).

wire_1

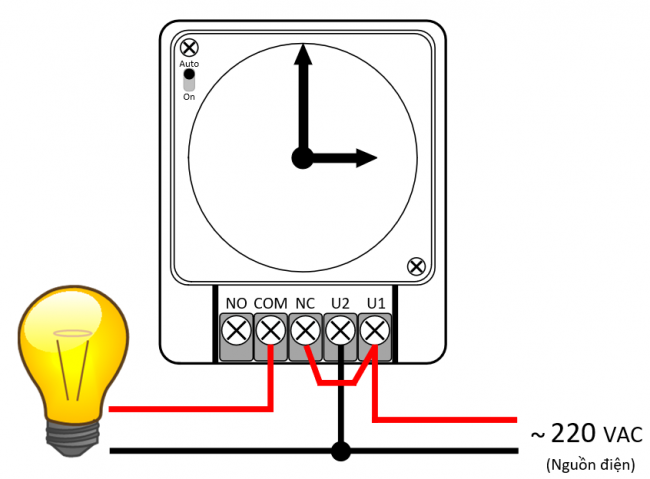

Sơ đồ 2: đấu theo kiểu thường đóng

Khi đấu theo sơ đồ này bình thường (chưa tới thời gian cài đặt) ngõ ra sẽ có điện áp (tải hoạt động). Khi tới thời gian cài đặt ngõ ra sẽ ngắt điện áp (tải không hoạt động).

wire_2



*Lưu ý: Nếu lắp thiết bị vượt quá công suất ngõ ra thiết bị cần thông qua contactor để đảm bảo an toàn và tránh hư hỏng.

  • Công tắc thời gian dạng cơ cài đặt chương trình hàng ngày.
  • Chức năng lưu giữ bộ nhớ, pin dự phòng 72 giờ.
  • Thời gian cài đặt ngắn nhất 10 phút; 144 nấc điều khiển.
  • Nguồn cấp: 110 ~ 220 VAC, 50~60Hz
  • Cường độ dòng điện: 16A (thuần trở); 3A (động cơ); đèn huỳnh quang (<1.000W).
  • Tiếp điểm: COM, NO, NC (3 chân)
  • 2 chế độ hoạt động: tự động (AUTO) hoặc luôn bật (ON)
  • Kiểu lắp đặt: Gắn nổi hoặc gắn thanh DIN
  • Kích thước: 112,5 × 77,5 × 40mm
  • Cỡ dây đấu nối: #1,0 ~1,5 mm2 (AWG17)
  • Nhiệt độ vận hành:          -10oC ~ 60oC
  • Xuất xứ: Hàn Quốc (ISO 9001)

Lựa chọn khác: HTS-24BA, HTS-24BM, HTS-24BF, HTS-24BD,
